【流媒体网】消息：在直播刚需的背景下，中国移动魔百和业务存在从OTT向IPTV业务过渡的显著需求，但在庞大的用户背景和5G竞争背景下如何降低硬件和人力投入，获得有效的投入—产出比？基于SDN的VVPN方案给出了一个很好的选择。

　　中国移动魔百和向IPTV迁移中的成本挑战

　　按照10月底“珠海论道”披露的数据，中国移动已经拥有1.2亿户魔百和用户。按照相关政策背景以及用户直播需求，中国移动上述庞大的魔百和用户，其中大部分要逐渐从OTT业务从迁移至IPTV业务。而根据流媒体网调查，截至2019年年中，中国移动正式被接收为IPTV的视频用户数量在3000万水平。

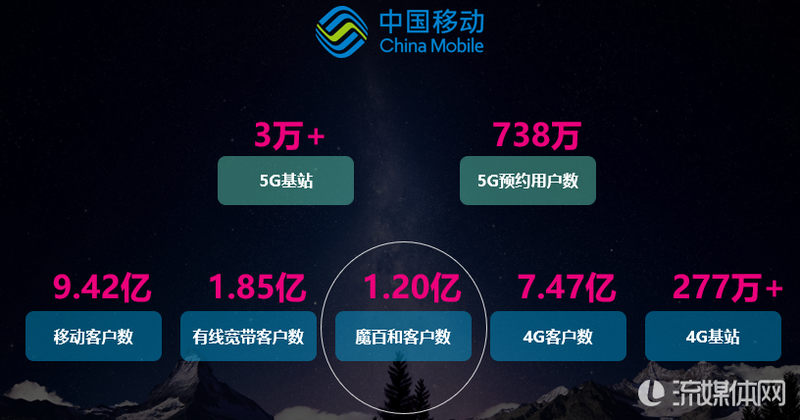

　　图1：中国移动魔百和用户规模

　　这其中的关键因素就是，中国移动魔百和业务与技术制式迁移面临改造成本高、建设周期长等问题入。按照总局76号文，对电信企业IPTV终端用户要统一集成和播出监控。IPTV播控平台要负责电子节目指南（ EPG）、用户端、计费、版权等管理；电信企业负责为IPTV集成播控平台与用户端之间提供信号传输和相应技术保障。所以，中国移动魔百和业务改造直接牵涉的内容至少包括以下几个部分：

　　（1）原有OTT平台改造；

　　（2）原有OTT机顶盒终端ROM升级；

　　（3）支撑IPTV直播组播服务，链路改造包括：升级/更改交换机、升级/更换光猫/路由器支持组播业务；

　　在云平台模式下，第一项平台端改造工作部分应该不牵涉太多硬件投入。我们看看其余两项工作。在智能终端模式下，第二项机顶盒终端的ROM升级工作应该可以在线完成，当然这需要耗费一定时间，一般是按照机顶盒类型分批升级。同时不排除一些特别老旧的终端，因为硬件性能（比如4K硬解码能力）过于落后需要直接进行更换，但这部分机顶盒应该不多。所以，升级改造非常关键的就是支持IPTV直播组播服务的链路改造。这就涉及升级/更改交换机、升级/更换光猫/路由器支持组播业务。

　　一般情况下，中国移动光猫的外部上网业务端口和电视/视频业务端口是分开的，或者说，魔百和视频业务是走特定端口并与中国移动自身的CDN直接挂钩。所以，正常的OTT用户“升级”为IPTV，主要使得光猫和路由器（网关）支持组播和VALN功能就可以实现“升级”。如果按照传统的网络架构，IPTV迁移涉及的链路改造在局端需要增加/升级部分交换设备，在用户端部分就需要重新更换新的光猫/路由器，平均分摊下去每户大概要300-500元水平（估算）。这个部分的硬件投入很高，再考虑到挨家挨户的预约和更换终端、安装终端，其中的时间成本和人员投入同样巨大。

　　在三大电信运营商纷纷加强5G投入的背景下，即使是综合实力最强的中国移动也难以承受上述改造成本压力。此外，中国移动还要考虑到，魔百和迁移至IPTV之后的业务运营权旁落问题。所以，从“投入——产出”的角度看，按照传统模式进行IPTV迁移是不可取的。

　　SDN/VVPN方案实现“软”升级快速实现OTT-IPTV过渡

　　不过，笔者认为TMT领域最有意思的事就是不断推进的技术创新。在互联网领域，在过去十年左右时间，云计算已经从概念成为普遍性的现实。与之相对应，以SDN为代表虚拟化技术在电信网络架构演进中也获得越来越多的认可和走向成熟。尤其是在5G产业开启、电信网络架构加速演进的背景下，SDN也将获得更多应用。

　　对于上述OTT-IPTV迁移困境，实际上也可以通过技术创新实现突破。近期，通过与亦非云的交流，笔者了解到：通过SDN/VVPN方式，可以实现魔百和网络、终端与业务的“软”升级，在较低的投入水平上实现高效OTT-IPTV业务过渡。

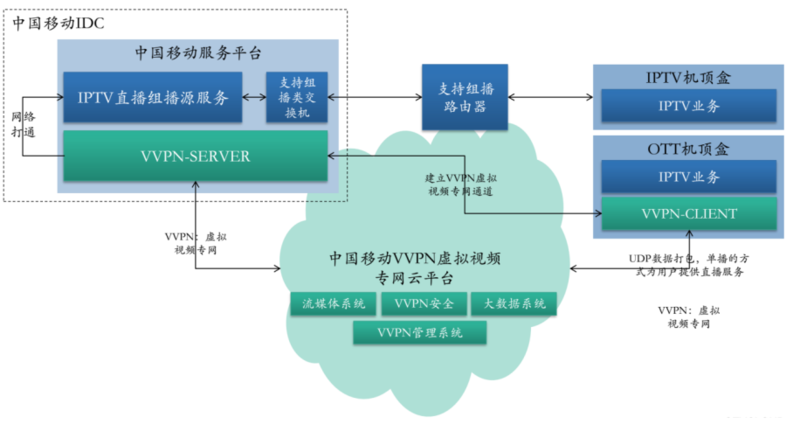

　　按照亦非云的基于SDN的VVPN解决方案，可以将VVPN客户端集成到移动OTT机顶盒软件中，无需升级/更换、增加交换机设备，也无需升级/更换光猫/路由器设备，就可实现网内OTT机顶盒跨网访问内网直播业务。减少前期大量的硬件设备的资本投入及改造周期，以及上门安装、更换设备的成本与时间。

　　图2：亦非云VVPN方案

　　改造重点：内网运营

　　按照广电总局2016年6号令《专网及定向传播视听节目服务管理规定》要求，IPTV需要在局域网或者利用互联网架设虚拟专网进行定向传输。这一定义为VVPN和SDN技术应用提供了合理合法的应用空间。IPTV直播业务通常是基于UDP组播技术。而现有OTT的运营是基于开放互联网进行的，大量采用HLS等http协议。所以传统从OTT改造为IPTV的方案，需要网络设备支持双平面，即为视频业务建立独立的网络，如采用独立VLAN等。这个不可避免需要改造整套的网络设备。

　　而VVPN基于SDN/NFV技术，在不改造网络设备的前提下，利用互联网架设虚拟专网在播放终端与后台间建立VVPN局域网通道，从而低成本、快速的实现了OTT向IPTV的转化。同时，VVPN解决了UDP组播传输直播这个难题。

　　改造难点：UDP组播传输VVPN解决方案

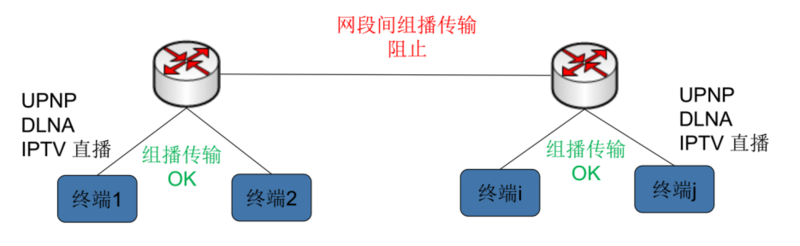

　　UDP组播是由路由器维护组播组信息。为了跨网段传输组播，传统的方案需要路由器和交换机允许组播协议通过，路由器将申请加入的操作向上级路由提交。广域网通信要经过多级路由器和交换机，考虑到D类地址冲突以及UPNP等应用需要限定范围，几乎所有的网络设备都默认阻止组播协议通过(只允许本网段内，不向上级提交)，这使得广域网上传输组播有很多局限。而一般面向互联网的家庭光猫也并不支持组播网段间传递，造成了IPTV所需要的UDP组播无法导到终端。

　　图3：广域网上传输组播的局限性

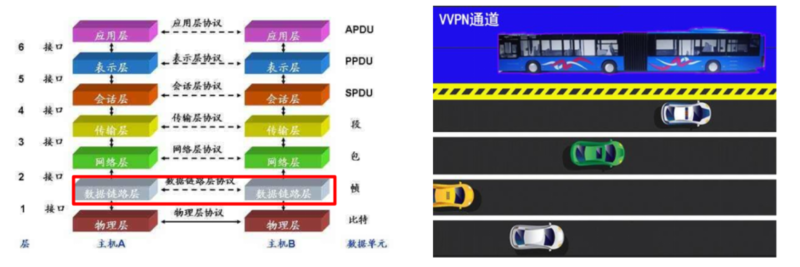

　　VVPN在网络数据链路层进行重构，通过虚拟网络的方式，对于3层及以上的数据进行再次打包传递，虚拟的划分出了专用通道，并辅以route、iptables等配置，从而传递UDP组播（如图4左）。如果把原有开放网络比作常见的道路，基于SDN的VVPN就是在道路上添加了专用的公交车道与交通标识，从而通行原本并不支持的大型巴士，同时确保巴士的安全与高速（如图4右）。显然，这一面向IPTV网络功能虚拟化的背后正是“网络可编排，网络服务于业务”的SDN思想。

　　图4：亦非云VVPN方案下的链路重构

　　总结一下，上述基于SDN的VVPN方案具备如下价值：

　　（1）高效省时。该方案让OTT用户只需要升级ROM，快速开通使用IPTV业务，无需传统的改造、上门施工等繁琐实施周期；

　　（2）低成本。必须强调的是：采用VVPN建立虚拟专网通道，减少交换机、路由器设备投入，是传统改造成本的20%。

　　（3）有效提供直播服务，并确保平滑过渡。VVPN方案便捷地提供直播业务，可以留住更多家庭用户，减少业务波动形成地用户干扰。在业务过渡方面，VVPN可以与传统组播技术平滑切换。

　　（4）技术赋能。通过创新VVPN虚拟视频专网技术，给移动运营商赋能，节省网络改造和技术运维成本。

　　（5）确保安全，符合魔百和与IPTV业务规范需求。

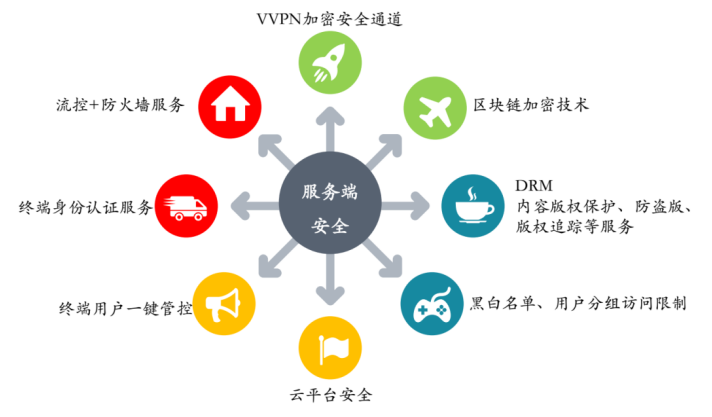

　　图5：VVPN安全性说明

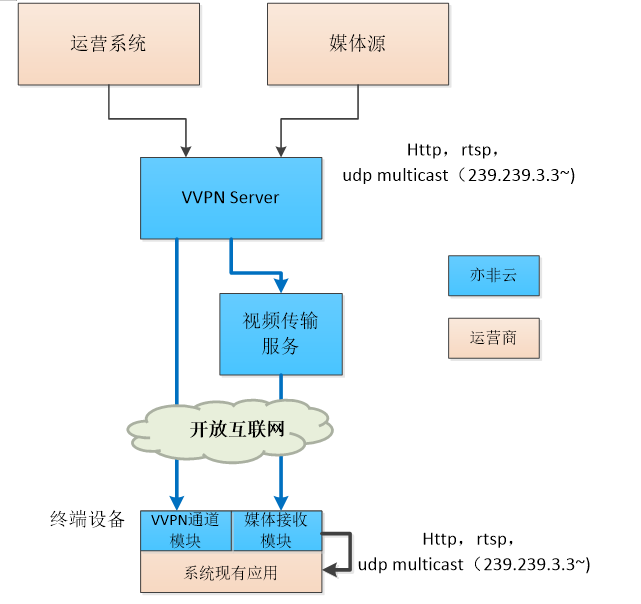

　　下图是亦非云与某运营商正在进行的VVPN落地实践，项目的目标是在开放互联网上建立安全、高效的虚拟视频专网，以SDN技术简化网络建设，低成本的将互联网用户纳入专网服务范围，这其中就包括了承载UDP组播服务的网络链路改造。

　　图6：某运营商VVPN落地项目架构图

　　在此项目中，VVPN很好的发挥了虚拟网络的特性，连接了散布在开放互联网上的运营商终端。同时，针对RTSP，UDP组播这些不适于在开放互联网上传播的视频格式，基于SDN技术，创造性的建立专用视频传输通道，从而将这些视频格式安全、稳定的传输到终端的现有应用，保证了运营商业务的顺利开展。

　　“高质量发展”形势推动SDN智能网络创新应用

　　2018年4月，工信部科技委常务副主任、中国电信集团科技委主任、SDN/NFV/AI标准与产业推进委员会主席韦乐平曾表示：目前SDN的发展曲线到了从炒作到应用的拐点，SDN将进一步从自动化走向智能化。也就是说，未来的网络仅仅有自动化是不够的，还必须具备智能化。因为网络的复杂性和人工依赖性使得具备应付高度复杂性能力的AI具有很好的发展空间，结合SDN与AI的基于意愿的“随愿网络”，将成为网络自动化和智能化的目标。到了今年4月，韦乐平则表示：SDN的主要标准和开源码基本成熟可用，已经步入商用化轨道。

　　随着2019年下半年我国5G产业的开启，以及“高质量发展”政策的推动，电信行业必然抛弃传统业务模式进入新一轮创新发展进程，以SND为代表的智能网络技术将加速获得商业推进。事实上，上周五的最新消息是，中国移动启动2019年一级IT云资源池改造工程SDN系统改造。

　　综上，笔者有理由相信，SDN有望赋能新型运营商，并在OTT-IPTV业务过渡升级中发挥积极作用。
